Ef þú ert að setja upp segulflæðismæli gætirðu heyrt verkfræðinga leggja áherslu á eitt: Jarðtengingu. Þetta er ekki bara öryggisráðstöfun; það er mikilvægasta skrefið til að tryggja að mælirinn þinn veiti stöðuga og nákvæma mælingu.
Hvers vegna gerir MagFlæðimetra Þarftu jarðtengingu?
Segulflæðismælarvinna með því að greina ótrúlega örsmá rafboð sem myndast af vökvanum sem streymir í gegnum segulsvið. Vegna þess að þessi merki eru svo veik, „drukkna“ þau auðveldlega af rafhljóði frá umhverfinu.
Án réttrar jarðtengingar:
- Straumstraumar: Rafmagnstruflanir frá nærliggjandi dælum, mótorum eða raflínum geta lekið inn í rörið.
- Óstöðugleiki merkja: Rennslislestur þínar gætu hoppað um eða sýnt stöðugar villur.
- Núll-Pundarsvipur: Mælirinn gæti átt í erfiðleikum með að finna stöðugt „núll“ þegar ekkert flæði er.
Með því að jarðtengja mælinn tryggir þú að vökvinn og skynjarinn séu á sama rafstraumi. Þetta skapar "skjöld" sem gerir skynjaranum kleift að taka aðeins upp flæðismerkið og hunsa nærliggjandi hávaða.
Hvernig á að jarða flæðimælirinn þinn rétt
Aðferðin sem þú notar fer algjörlega eftir því úr hverju rörin þín eru gerð.
Uppsetning á málmrörum
Ef pípan þín er úr venjulegu málmi (án innri fóður) er jarðtenging einföld. Pípan sjálf virkar sem leiðari. Þú tengir einfaldlega jarðtengi flæðimælisins við rörflansana og tengir síðan það kerfi við áreiðanlega jörð.

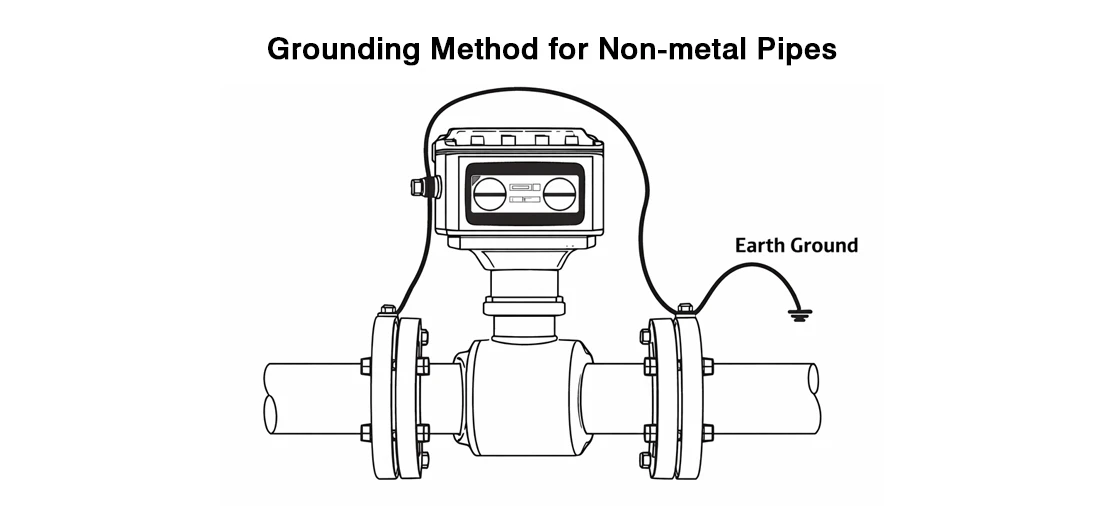

Uppsetning á plast- eða fóðruðum rörum
Þar sem plast (PVC, PE) eða fóðraðar rör (PTFE, gúmmí) leiða ekki rafmagn geta þau ekki veitt jarðviðmiðun. Í þessum tilvikum hefur þú þrjá megin valkosti:
Jarðtengingarhringir: Þetta eru þunnar málmdiskar sem eru settir upp á milli rennslismælisins og rörflansanna. Þeir eru í beinni snertingu við vökvann, sem gefur stöðugan viðmiðunarpunkt fyrir merkið. Við bjóðum almennt upp á þrjár megingerðir jarðtengingarhringa: venjulega gerð, hálsgerð og hlífðargerð. Við notum venjulega jarðtengingarhringi almennt, hlífðargerðir eru festar á flansinn til að vernda flansyfirborðsfóðrið gegn skemmdum; fyrir mjög slípandi miðil eru hlífðar jarðtengingarhringar notaðir.
Jarðrafskaut: Sumir nútíma skynjarar eru með innbyggðu-þriðju rafskauti sérstaklega fyrir jarðtengingu. Þetta er -hagkvæmt val, sérstaklega fyrir pípur í stórum -þvermáli þar sem stórir málmjarðhringir væru of dýrir.
Sýndarjarðtenging: Sumir háþróaðir breytir nota "sýndarjarðtengingu" tækni. Þetta notar snjallar innri rafrásir til að einangra merkið, sem gerir mælinum kleift að vinna nákvæmlega án þess að þurfa auka hringi eða rafskaut. Þetta er frábær leið til að spara uppsetningarkostnað.
3 gylltar reglur fyrir fullkomna uppsetningu
Til að fá sem mest út úr búnaðinum þínum skaltu hafa þessar ráðleggingar í huga:
Vertu sjálfstæður: Jarðaðu flæðimælirinn þinn alltaf við sinn sérstaka punkt. „Keðjið“ það aldrei með öðrum þungum vélum eins og mótorum eða suðutækjum. Ef þessar vélar leka rafmagni mun það fara beint inn í flæðimælirinn þinn.
Staðsetning skiptir máli: Haltu jarðtengingu eins langt frá stórum rafspennum eða háspennubúnaði og hægt er.
Verndaðu fóðrið: Þegar þú setur upp mælinn þinn skaltu gæta þess að skemma ekki innri skynjara eða fóðrið. Notaðu gúmmíþéttingar á milli flansa til að tryggja þétta þéttingu og koma í veg fyrir leka.
Jarðtenging er grunnurinn að áreiðanlegu flæðismælingarkerfi hvort sem þú notar hringa, rafskaut eða sýndarjörð.
